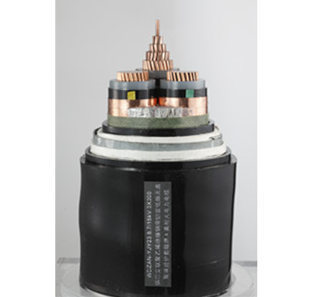

8.7/15kV中壓電纜

適用于額定電壓8.7/15kV動力工業裝置或電力傳輸配電網的固定安裝場合。

所屬分類：

聚氯乙烯絕緣電線

關鍵詞：

聯系我們

詳情介紹

聚氯乙烯絕緣型號：VV，VY，VV22，VV23，VV32，VV33，VV62，VV63，VV72，VV73

交聯聚乙烯絕緣型號：YJV，YJY，YJV22，YJV23，YJV32，YJV33，YJV62，YJV63，YJV72，YJV73

規 格：2.5-630mm²

額定電壓： 8.7/15kV

-----------------------------------------------------------------------------------------------------------------------------------------------------------------

產品詳細：

產品系列型號：

聚氯乙烯絕緣型號：VV，VY，VV22，VV23，VV32，VV33，VV62，VV63，VV72，VV73

交聯聚乙烯絕緣型號：YJV，YJY，YJV22，YJV23，YJV32，YJV33，YJV62，YJV63，YJV72，YJV73

規 格：2.5-630mm2

包括：Z-，N-，ZN-，WDZ-，WDZN-（阻燃級別分為：ZA，ZB，ZC）

型號字母代號定義：

T：銅導體，省略 Copper conductor

L：鋁導體 Aluminum conductor

V：聚氯乙烯絕緣 PVC insulation

YJ：交聯聚乙烯絕緣 XLPE insulation

Y或（3）：聚乙烯或聚烯烴護套 PE sheath

V或（2）：聚氯乙烯護套 PVC sheath

鎧裝代號：

2：雙鋼帶鎧裝 Double tape armoured

3：細圓鋼絲鎧裝 Fine steel wire armoured

4：粗圓鋼絲鎧裝 Thick steel wire armoured

6：非磁性金屬帶鎧裝 Non-magnetic metallic belt armoured

7：非磁性金屬絲鎧裝 Non-magnetic metallic wire armoured

R：軟結構 Soft structure

Z：阻燃 Flame retardant

N：耐火 Fire-resistant

W：無鹵 Halogen free

D：低煙 Low smoke

用途：

動力裝置，工業設備裝置，供電系統等

使用范圍：

適用于額定電壓8.7/15kV動力工業裝置或電力傳輸配電網的固定安裝場合

產品標準：

GB/T 12706、GB/T 19666

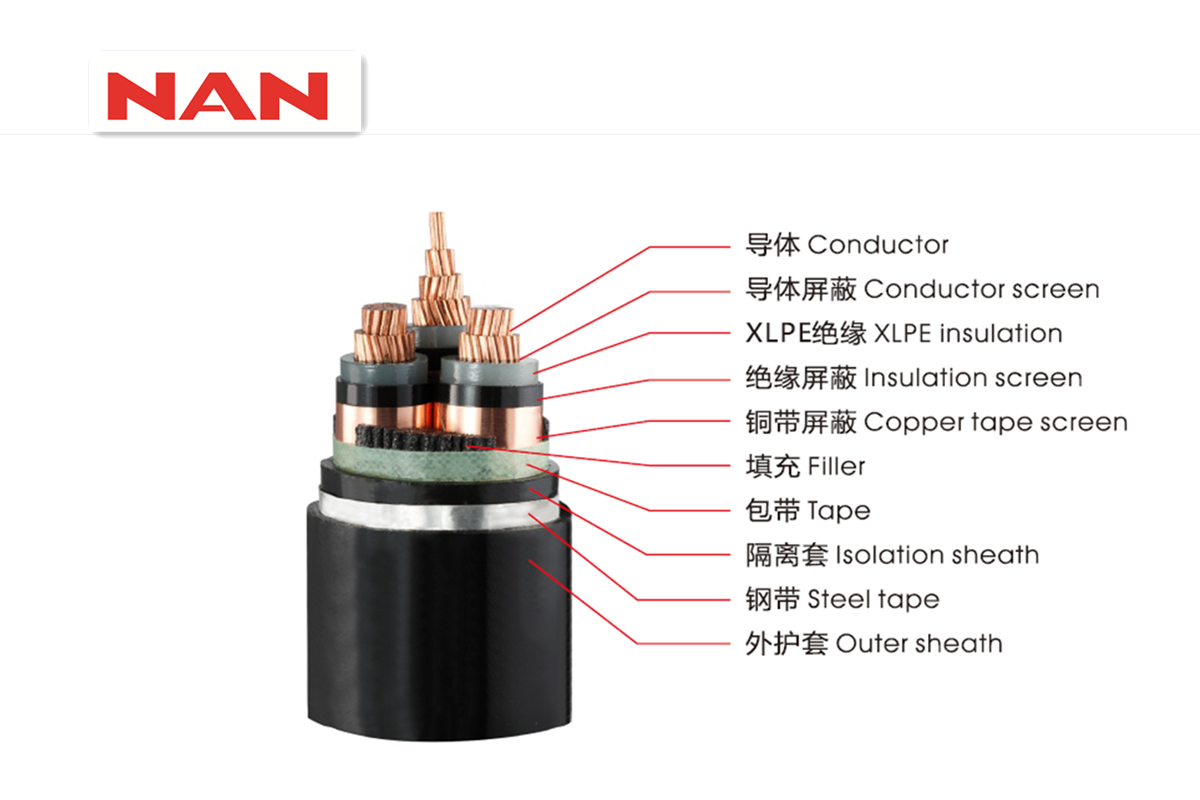

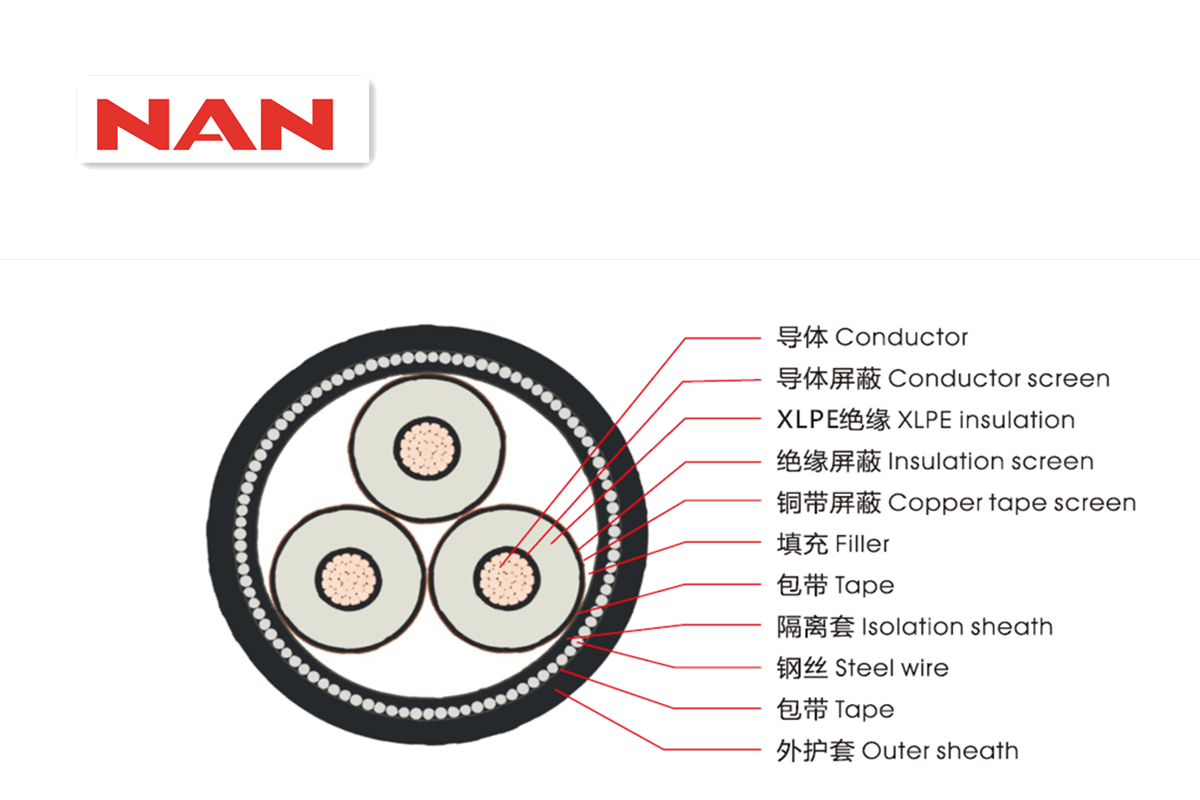

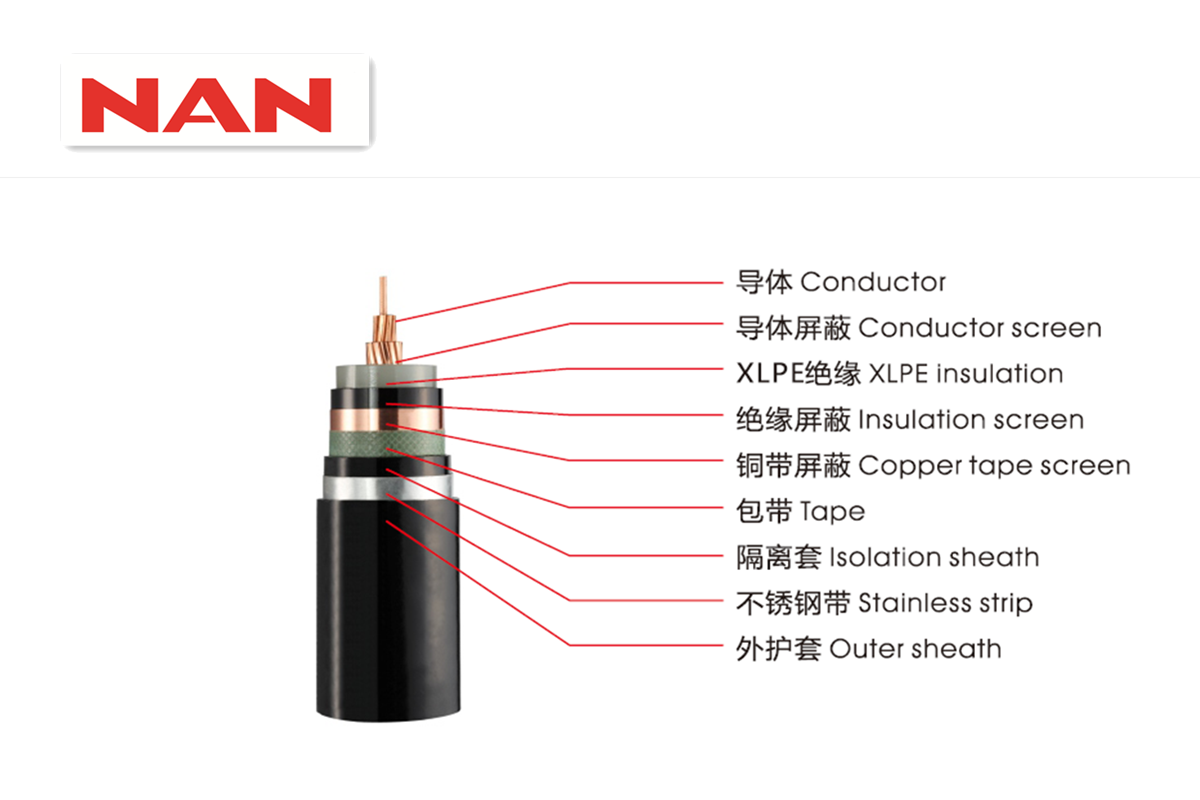

產品結構：

導體：高純度無氧化銅桿或優質鋁桿。

絕緣：絕緣性能優異PVC絕緣料或XLPE絕緣料。

護套：高環保級別PVC護套料或PE護套料。

使用特性：

1、額定電壓：U。/ U為8.7/15kV；

2、敷設要求：固定敷設；外界溫度宜不低于0℃；

3、電力電纜導體長期允許的最高工作溫度：不超過90℃；

4、短路時(最長持續時間不超過5s)電纜導體的最高溫度：不超過250℃；

5、彎曲半徑如下表：

項 目	單芯電纜		三芯電纜
項 目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜的最小彎曲半徑（但彎曲要小心控制，如采用成型導板）	15D	12D	12D	10D
注：D為電纜外徑。
